ヘリサート電動挿入システム

ヘリサート電動挿入システム

SANYU INSERTER SYSTEM

ヘリサートを
誰でもミスなく簡単に
挿入可能な電動挿入システム
SANYU INSERTER SYSTEM.png

コツは垂直にありました!!

初心者には難しい・・・

少しでも斜めになるとうまく挿入出来ない・・・

手動での挿入は時間がかかる・・・

ヘリサートを入れ忘れてしまう・・・

挿入の途中で山飛びしてしまう・・・

そんなヘリサート挿入のお悩みを、
【SANYU INSERTER SYSTEM】
が解決します!!

SANYU INSERTER SYSTEM製品動画

手動挿入工具との比較

  手動挿入工具 SANYU INSERTER SYSTEM

P型挿入工具
挿入作業の難易度 習熟が必要 経験不要
山飛び(ピッチ飛び)の
可能性
あり なし
1個あたりの
挿入時間※1
20秒 5秒
1時間あたりの
挿入数量※2
180個 720個
1個あたりの人件費
(時給1000円として)※2
5.6円 1.4円

※1 製品動画を基に算出。ヘリサートサイズ:M10-1.5*2DNS
※2 表の挿入時間を基に算出。実際の使用状況により変動します。

1日の稼働時間を7時間とすると、
540個×4.2円×7時間
=15,876円

コストダウンが可能となります。

SANYU INSERTER SYSTEM

挿入デモのご依頼はこちら

SANYU INSERTER SYSTEM.jpg

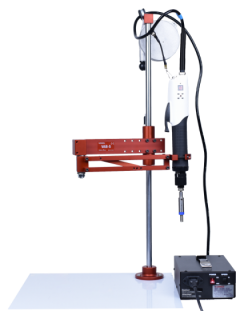

SANYU INSERTER SYSTEMとは・・・

ヘリサート挿入工具

カウンター機能搭載の電動ドライバー

3軸方向に操作可能な垂直アーム

で構成され、ヘリサートを

誰でも

ミスなく

簡単に

挿入出来るようになる画期的なヘリサート電動挿入システムです。

E-サート(旧ヘリサート)をはじめ、リコイルやタングレスなど
さまざまな商品にご使用いただけます。

垂直アームによって、傾くことなく垂直に下穴へアプローチが
出来るようになりました。
従来は熟練の作業者が行なっていたヘリサート挿入作業が
初心者の方でも容易に行なえます。


電動ドライバーを採用し、従来の手動挿入工具での
挿入と比較して、大幅な作業時間の短縮が可能となりました。

電動ドライバーにカウンター機能が搭載されている為、
員数管理が可能となりました。
あらかじめ設定した数量になるとブザーが鳴り、
作業完了をお知らせします。
これによりヘリサートの入れ忘れを防ぎます。

挿入工具のマンドレルが案内ねじとなっており、
1回転で1山(1ピッチ)だけ正確に進みます。
ヘリサートをマンドレルの案内ねじと
下穴のねじとで互いに支えあいながら挿入する為、
挿入時の山飛び(ピッチ飛び)が起こりません。


挿入工具に樹脂カバーが付いている為、
母材と接触した際に傷がつきません。
また、電動ドライバーが垂直アームで固定されている為、
手首を巻き込まれるなど怪我のリスクを軽減します。

誰でも簡単にミスなく挿入出来るようになり、
生産性が向上します。
結果としてコストダウンが可能となります。

SANYU INSERTER SYSTEM

挿入デモのご依頼はこちら

SANYU INSERTER SYSTEM.jpg

1.挿入工具を電動ドライバーにセットします

  • ヘリサートの挿入には、かならずサイズの合った専用の挿入工具を使用してください
  • ヘリサートの長さに合わせて挿入工具の位置決めをしてください
  • ヘリサートのサイズに合わせて電動ドライバーのトルク値を設定してください

2.挿入工具にヘリサートを取り付けます

  • 挿入工具の先端にヘリサートを時計回りに回しながらねじ込みます
  • ヘリサートのタングが挿入工具先端に引っかかるまでねじ込んでください

3.挿入工具をねじ穴に当て、電動ドライバーのスイッチレバーを握ります

  • 挿入工具先端がねじ穴に当たってからスイッチレバーを握ります
  • 作業面は水平を保ってください

4.挿入工具が自動反転し戻ってきたら作業完了

  • 青い樹脂カバーが母材に当たると、挿入工具が自動で反転します
  • 設定した秒数に達するとドライバーの回転が止まります
サイズ(呼び径 - ピッチ) 型式 交換部品
M3-0.5 SIS-M3-0.5 樹脂カバー M3
M4-0.7 SIS-M4-0.7 樹脂カバー M4
M5-0.8 SIS-M5-0.8 樹脂カバー M5
M6-1.0 SIS-M6-1.0 樹脂カバー M6
M8-1.25 SIS-M8-1.25 樹脂カバー M8
M10-1.5 SIS-M10-1.5 樹脂カバー M10
M12-1.75 SIS-M12-1.75 樹脂カバー M12
M16-2.0 SIS-M16-2.0 樹脂カバー M16

仕様は予告なく変更がある場合がございます。ご了承ください。
